摘要:為了提高采摘機器人機械手控制系統的精準性和采摘機器人的移動效率，設計出基于迭代學習PID算法的蘋果采摘機器人。借助MatLab軟件平臺進行模型搭建及控制系統仿真測試，實驗室條件下進行硬件結構設計，并完成采摘過程測試、路徑規劃避障測試和采摘果實破損率統計分析。實驗驗證表明:基于迭代學習PID算法設計的采摘機器人可準確鎖定采摘目標，迅速實施穩定的采摘動作，以最佳采摘角度最大程度地保證采摘果實完整性。基于迭代學習PID算法設計的蘋果采摘機器人有效提高了采摘的精度和效率，使蘋果整體完好率達到98．3%以上，最大限度保證了采摘蘋果的質量。

　　關鍵詞:蘋果采摘機器人;路徑規劃;迭代學習;PID算法

　　0引言

　　蘋果是我國生產的主要農業產品之一，2017年我國蘋果種植面積為250．96萬hm2，年產量突破4548萬t，規模居世界第一。我國蘋果產量約占世界蘋果總產量的56．13%，居三大果品(蘋果、柑橘、梨)之首。2017年，我國蘋果種植環節生產總成本平均每667m2為5013．33元［1］。當前，蘋果采摘機器人的發明與推廣在一定程度上提高了生產效率，降低了人力成本，同時也帶來了一些弊端。例如，低控制精度下的采摘機器人動作會對采摘果實造成一定程度的機械損傷，使得病原微生物對果實有機可乘，病原微生物的入侵將會導致蘋果腐爛變質，給農業生產帶來巨大損失。采摘機器人在采摘過程中實際接觸果實，所以保證機械采摘果實完整性顯得尤為重要。為此，立足于控制系統角度進行機器人全局優化設計，進一步提升采摘機器人控制的精準性和移動效率，具有較大的價值與意義。

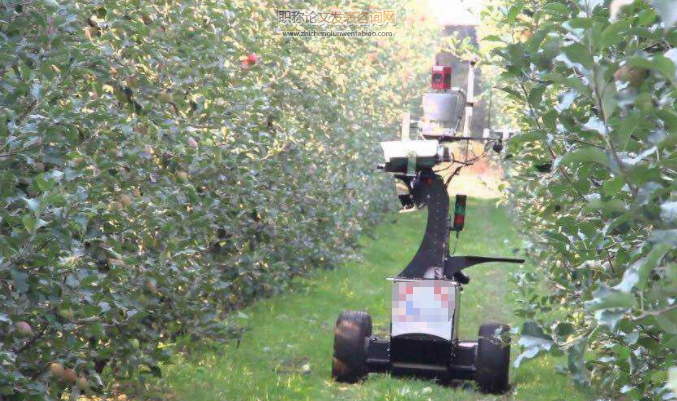

　　1系統總體設計

　　蘋果采摘機器人系統包括移動環節和采摘環節兩大部分。移動環節采用履帶式結構，采摘環節由手臂與手腕部分輔助實施采摘過程。蘋果采摘機器人主要采用關節型結構，即每一個關節由一個舵機組成。本文設計的蘋果采摘機器人機械部分結構圖如圖1所示。

　　2硬件部分設計

　　蘋果采摘機器人硬件部分設計主要包括機械結構和硬件電路兩部分。在機械結構設計部分中，底盤采用履帶式結構，保證采摘機器人在運行時不受采摘場地的限制。硬件電路部分主要由STM32主控制核心、圖像采集識別、舵機控制電路、XEEB通信、超聲波及紅外等傳感器組成，如圖3所示。本文設計的蘋果采摘機器人采摘機械臂為6自由度機械手，動力結構由2個旋轉舵機和4個移動舵機組成。該結構靈活性大、采摘范圍廣、運行速度快且旋轉角度大，最大限度地保證采摘蘋果的質量。采摘機器人控制流程:首先，通過圖像采集模塊捕捉到蘋果的實際位置，并將蘋果所在位置信息發送給主控制器，迭代學習PID算法開始響應，控制器進行計算并規劃出期望運動路徑;然后，設定電機轉速，硬件電路通過采樣得到電機轉速，同時計算系統誤差值e，通過迭代學習PID算法改變PWM占空比，進一步消除偏差量，直到轉速穩態到期望值;主控制器根據迭代學習PID控制算法保證機器人，以最佳期望方案進行動作，通過準確控制旋轉舵機與夾角舵機的動作配合，實現準確快速采摘。期望方案以最佳采摘角度來保證采摘果實的完整性。主控制器利用控制算法保證采摘機器人以最佳移動方式切合期望路徑，超聲波及紅外模塊則配合該算法保證采摘機器人有較強的避障性能。XBEE通信模塊則實現采摘機器人的一系列通信功能。

　　3采摘機器人控制系統設計

　　本文設計的蘋果采摘機器人為多關節結構，為了保障控制系統在復雜環境具有良好性能，設計時需要引入?yún)?shù)不確定的隨機干擾因素，動力學方程為M(qk(t))q··k(t)+C(qk(t)，q·k(t))q·k(t)+G(qk(t))=τk(t)+dk(t)(3)其中，qk∈Ｒn、q·k∈Ｒn、q··k∈Ｒn為采摘機器人機械臂的角位移、角速度和角加速度;M(qk)∈Ｒn×n為慣性矩陣;C(qk，q·k)q·k∈Ｒn為離心力;G(qk)∈Ｒn為重力;τk(t)為控制力矩;dk(t)為采摘機器人機械臂工作時不確定外來擾動。控制系統所要跟蹤的期望軌跡為qd(t)，t∈［0，T］。系統第i次輸出為qk(t)，根據公式(2)可知，系統運動誤差為ek=qk(t)－qd(t)。控制系統設計基本思路是通過學習控制律設計uk+1(t)，使得第k+1的控制誤差ek+1(t)減少。

　　4仿真與分析

　　在MatLab軟件的Simulink中，根據參考文獻［10］中機器人仿真實驗步驟，搭建系統模型進行仿真分析。其中，線速度輸入采用vd=1．0，角度輸入信號采用sin(t)正弦信號。控制規律采用公式(4)閉環PD型，總的迭代次數為10次，系統仿真時間為20s。在實驗室對蘋果采摘系統進行了大量的仿真，在迭代學習PID控制算法下，y軸方向上速度跟蹤如圖5所示，y軸方向上角度跟蹤如圖6所示，角度及速度跟蹤下降曲線如圖7所示

　　5采摘機器人實現與測試

　　采摘系統測試從機器人移動路徑測試及采摘效果測試兩個方面進行。控制系統的控制對象是2個直流電機及6個控制舵機，電機同時匹配光電編碼器，實時反饋電機轉速波形，電機驅動模塊采用L298N模塊。采摘機器人主控制器芯片采用STM32F103ZET6型號32位AＲM微控制器，上電后采摘機器人采摘動作如圖8所示。

　　6結論

　　1)設計了一種基于迭代學習PID算法的蘋果采摘機器人，采用迭代PID算法契合控制期望目標，實現了對于蘋果采摘機器人的實際動作軌跡的高效跟蹤與在線調整，迭代學習過程中進一步消除了系統誤差，提升控制系統精度和采摘機器人的工作效率。

　　2)基于迭代學習PID算法的蘋果采摘機器人，實現了對于采摘目標的快速鎖定、有效避障規劃路徑與穩定完整采摘果實，工作效率高，果實破損率低。3)蘋果采摘機器人控制系統在復雜環境中可以克服未知參數和隨機擾動的不確定性，控制機械手臂精準到達蘋果果實所在位置進行采摘，并以最佳采摘角度和最大程度保證采摘果實的完整性。其成功率較高、硬件集成簡單，易于學習接受，可在未來農業采摘機械領域上有效推廣，具有一定的應用前景。

　　參考文獻:

　　［1］王璇，劉軍弟，邵礫群，等．我國蘋果產業年度發展?fàn)顩r及其趨勢與建議［J］．中國果樹，2018(3):101－104，108．

　　［2］遲穎．基于PLC控制系統的果蔬采摘機械手設計研究［J］．農機化研究，2018，40(1):219－223．

　　［3］馬貴飛，馬履中，楊文亮．蘋果采摘機器人機械手運動學分析與仿真［J］．農機化研究，2010，32(7):21－25．

　　［4］聶章龍，張靜．采摘機器人智能避障決策系統—基于ZigBee和單片機［J］．農機化研究，2018，40(12):130－134．

　　［5］張璐，王慧．基于蟻群算法的多采摘機器人路徑規劃與導航系統［J］．農機化研究，2018，40(11):227－231．
