摘要：針對目前建筑照明能耗高，能源利用率低等問題,分析了建筑照明能耗特點與現狀，采用云計算技術，構建建筑照明節能智慧管控平臺。用戶通過該平臺能實時地對照明設備的基本信息與能耗數據進行監控，實現建筑照明更高的智能化，創造更加舒適的環境，達到動態節能的效果。

　　關鍵詞：云計算；建筑照明；節能；設計

　　0引言

　　建筑能耗，即建筑的運行能耗，人們?nèi)粘Ｓ媚苋绮膳⒖照{(diào)、照明、炊事、洗衣等能耗，是建筑能耗中的主導部分[1]。全球范圍內建筑運行能耗占全社會終端能耗的平均比例約為30%，相關統計表明，廣義的建筑能耗總量占社會總能耗的50%左右，同時排放的二氧化碳約占全社會總排放量的50%[2]。全球每個都高度重視不斷增長的建筑能耗問題。公共建筑中照明能耗占據建筑總能耗較大比重，因此，利用云計算技術，構建建筑照明節能智能管控平臺，實現建筑照明更高的智能化，舒適化，節能化。

　　1建筑照明能耗現狀

　　隨著我國經濟快速發展，可持續發展和建設節約型社會成為所有人的重要課題。在總發電量中，照明占10%~12%，而且大部分照明用電都是低效照明[3]。有數據顯示，用于照明的能源消耗占整個建筑大樓能源消耗的40%~50%[4]，其中多是采用傳統的照明控制方式，能耗高，能源利用率低。傳統照明控制方式高度依賴于人力，以至于經常出現“長明燈”，嚴重浪費資源的同時也大大縮短了燈具的使用壽命，照明燈具管理、維護、檢修和更換都會耗費人力、物力。所以傳統的照明控制方式已經明顯不符合當今節約型社會的國策。

　　2建筑照明節能智慧管控平臺建設思想

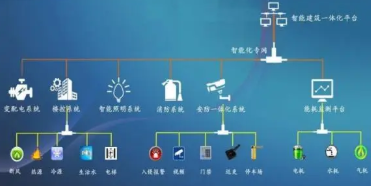

　　在進行建筑照明節能智慧管控平臺建設過程中，以建筑照明節能化、智慧化、舒適化為目標，對建筑照明設備進行實時監控，集中控制與分區域控制相結合，方便后勤管理。具體建設思想包括以下幾點。⑴24小時遠程監測：管理者可以隨時隨地監管建筑照明設備，一鍵開關，方便管理。⑵設備、電流異常報警：設備故障、用電異常平臺自動推送故障預警，讓管理更簡單。⑶數據統計與分析：根據樓棟、園區進行數據統計，并形成日、月、年度報表。⑷多用戶管理：可分為管理員權限及普通員工權限，不同區域可只有分配權限。⑸實時顯示燈光工作狀態（故障、正常、待維護）、功率及使用壽命等。⑹在線統計以辦公室、樓宇或園區等為單位的能源消耗情況、燈光工作狀態，并提供相關的報表。根據平臺設計思想與云計算的服務模型，我們提出了基于云計算技術的建筑照明節能智慧管控平臺模型架構，如圖1所示。

　　3建筑照明節能智慧管控平臺總體設計

　　基于云計算的建筑照明節能智慧管控平臺建設方案其平臺架構包括了以下五個層次，基礎物理層、數據資源層、模型層、服務支撐層和應用層。平臺架構圖如圖2所示。

　　⑴基礎物理層：包括了建筑照明節能管控平臺底層硬件服務器，數據存儲設備，操作系統以及網絡基礎通訊和安全設備等應用支撐，為上層數據的使用提供了統一的運行環境。⑵數據資源層：主要包括建筑照明能耗數據，照明設備與用戶基礎數據及智能數據倉庫等數據資源，對實時的各個照明設備能耗數據進行采集、存儲、清洗、處理與分析，為用戶決策提供數據支撐。⑶模型層：主要包括能耗特征模型、能耗預測模型和照明能耗模型等，對建筑照明能耗進行特征分析，根據提供的模型對照明設備進行動態調光控制，達到節能目的。⑷服務支撐層：有建筑照明設備能耗大數據應用分析庫及預留分析接口組成，在模型層基礎上，針對能耗數據提供智能分析庫進行分析處理等，同時預留第三方接口，最終為上層提供統一門戶服務。⑸應用層：包括平面類、報表、曲線等各種業務組件，以及對能耗、設備異常、用電異常等進行預測分析與預警，實時監測照明設備產生的能耗。

　　4建筑照明節能智慧管控平臺的實現

　　為了保證平臺的安全性、穩定性和靈活性，我們采用了基于云計算技術的三層體系結構B/S/S（Browser/WebServer/CloudServer）來實現建筑照明節能智慧管控平臺設計模型。即在前客戶端直接采用智能設備，中間服務器端運用中間傳輸設備，后臺為云服務器，如圖3。采用這種結構，實現了平臺良好的兼容性、可擴展性和可移植性，有效地對照明能耗資源進行了整合。5結束語本文針對建筑照明能耗高，能源利用率低，照明系統能耗大等問題，利用云計算技術三層體系結構，提出了建筑照明節能智慧管控平臺的建設思想，并搭建了平臺總體架構與設計模型，通過該照明節能智慧管控平臺的設計，實現了建筑照明節能化、智慧化和舒適化，可為企、事業單位的建筑照明能源管理部門如何進行有效節能管控，提供了決策依據。

　　參考文獻(References):

　　[1]全球新能源網.什么是建筑能耗？[EB/OL].

　　[2]綠建社.超低能耗綠色建筑設計與案例分析——中新天津生態城公屋展示中心！[EB/OL].

　　[3]吳殿延,何龍娟,肖敏等“.十二五”規劃目標三議[J].開發研究,2010.5:1-8

　　[4]紀力得.淺談建筑電氣照明節能設計與研究[J].《吉林省土木建筑學會2013年學術年會論文集》,2013.12:45-47
