要：為真實地反映了直剪過程中節理的剪切力學行為，細觀模擬分析引入了光滑節理模型。分析了不同法向應力條件下剪切過程中裂紋擴展規律和剪裂面應力分布特征。細觀模擬分析研究結果表明：①細觀數值模擬分析可得到剪切過程節理巖體剪切面應力分布情況。②隨法向應力增加，節理巖體對應峰值強度增大，產生張拉裂紋比例提高。③不同法向應力下節理巖體剪裂面處應力峰值比較分散。

　　關鍵詞：顆粒流;PFC2D;節理;節理巖體;貫通節理巖體;直剪試驗

　　大量的工程實例表明在復雜的壓剪應力作用下節理巖體沿結構面失穩是最常見的破壞模式。因為節理裂隙的存在，不僅大大削弱巖體的強度，而且使巖體的物理力學性質表現出明顯的不均勻性、各向異性和不連續性等特征，造成巖體內應力分布狀態的復雜性。因此，對節理巖體剪切力學特征和裂紋擴展規律的研究具有十分重要實踐意義。

　　目前在節理巖體的研究中利用大型離散元軟件進行分析研究巖體的力學特征和工程特性已成為一種趨勢。Park等采用接觸黏結顆粒模型模擬了節理直剪試驗，通過接觸黏結強度比例系數CBSR弱化節理壁面，對不同弱化程度巖石節理的剪切力學特征進行了初步研究。夏才初等進行了粗糙節理剪切性質的PFC數值模擬，主要研究了粗糙節理面的形貌損傷過程及伴隨的微裂隙發育規律。通過解決建模過程中考慮懸浮顆粒的消除，周喻等較為完善地實現了貫通巖石節理PFC數值直剪試驗。余華中等利用簇單元模型和引入強度弱化強度因子，通過同時降低黏結強度及黏結程度的方式實現對巖石強度弱化效應的細觀模擬。

　　雖然節理巖體數值模擬研究成果豐碩，但是在對巖體中節理面的模擬大多采用直接降低剪裂面兩側顆粒之間的粘結力。該方法雖然可以模擬結構面力學性質的弱化，但是對于剪切過程中剪裂面兩側顆粒相互作用卻不能很好地處理。本文基于PFC2D離散元軟件利用光滑節理模型(SmoothJointModel)模擬節理面，可“真實”模擬節理巖體的剪切力學行為，從細觀角度，研究了節理巖體在直剪試驗條件下的力學特征以及變形特性。

　　1顆粒流模擬方法及細觀參數標定

　　1.1顆粒流模擬方法

　　PFC軟件是采用自己一整套的細觀參數來表征顆粒的力學特性，通過顆粒的集體行為來反映模擬對象的宏觀試驗現象。在PFC軟件中常用的模型有三種：接觸剛度模型、接觸滑動模型和粘結模型[3]。模型介紹詳見PFC5.0HELP文件。

　　1.2節理巖體模型的數值模擬

　　直剪模型的建立，首先利用PFC內置的Fish語言生成大小為20cm×20cm的節理巖體直剪模型，然后在其內部隨機生成9618個顆粒，如圖1。顆粒半徑為0.00003~0.0018m，孔隙率為0.02。其中墻1、墻3和墻4組成上剪切盒，墻2、墻5和墻6組成下剪切盒。在剪切過程中下剪切盒速度為零，位置固定不變;上剪切盒保持一定速度向右運動。墻1和墻2通過內置的fish語言編寫的伺服函數來進行法向應力的施加。

　　本文利用PFC5.0軟件中SRM(SyntheticRockMass)人工合成節理巖體的方法，進行巖石和節理的生成。其中巖石利用添加粘結的顆粒體BPM(BondedParticleModel)模型表征，節理利用離散裂隙網格DFN表示。此時的“節理”只是虛擬存在的一道“線”，并不具有真實節理的性質，然后程序會自動識別出模型中所有的節理面，并把其兩側一定范圍內的顆粒接觸模型全替換為光滑節理模型(SmoothJointModel)。這樣節理既具有真實節理的形狀又具有真實節理的性質，見圖2。

　　1.3PFC2D模型細觀參數標定

　　非貫通節理巖體的試驗研究主要有：單軸壓縮試驗、雙軸壓縮試驗、直接剪切試驗等。本文通過數值試驗的應力-位移曲線與直剪試驗曲線進行比對，不斷調試校準當吻合時對應的細觀參數即為數值模型的細觀參數。

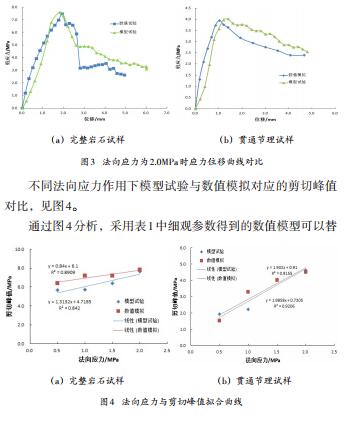

　　數值模型采用表1中的細觀參數得到的完整試樣和貫通節理試樣分別在法向應力2.0MPa和1.5MPa下的應力位移曲線對比，見圖3和圖4。

　　代室內直剪試驗試樣。因此通過數值模型試驗可以更全面地分析研究直剪試驗在剪切過程中強度變化和力學響應。

　　2、PFC2D模擬試驗結果及分析

　　2.1剪裂面裂紋數目隨剪切過程的變化

　　圖5、圖6分別為完整試樣和節理在不同法向應力下裂紋分布情況。由圖5可知完整試樣在不同法向應力下表現為以剪切破壞為主的特點，其中在低法向應力下剪裂紋主要沿剪裂面處和一條與剪裂面成“剪刀狀”分布。隨著法向應力的不斷提高,“剪刀狀”與剪裂面夾角逐漸減小并趨于重合。隨著法向應力的提高裂紋數目不斷增加，張拉裂紋分布范圍由低法向應力下的剪切帶交叉處，漸漸的隨著法向應力的提高沿剪切帶擴展。

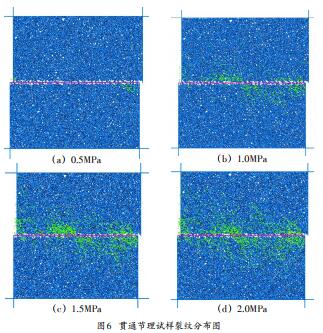

　　由圖6可見節理試樣在不同壓剪應力下裂紋沿剪裂面兩側分布，低法向應力下裂紋僅出現在剪裂面端部且剪裂紋占主導地位，隨著法向應力提高剪裂面中間部位出現大量剪切裂紋同時伴隨著少量的張拉裂紋。

　　2.2剪裂面應力隨剪切過程的變化

　　通過在剪切面上均勻布置9個測量圓來獲得剪裂面應力變化，測量圓按照其位置用不同顏色顯示，相同顏色表示距坐標原點距離相同，如圖7所示。

　　由圖8(a)可知，對于完整試樣在法向應力2.0MPa下剪切位移在0.0~0.5mm內試件處于彈性階段，該階段剪應力增長較快。在法向應力一定時，剪切力無法克服剪裂面上下顆粒間摩擦力，剪切位移主要由上下剪切盒中試件相對的彈性變形引起的。當剪切位移大于0.5mm時試件內部開始出現裂紋，試件強度增長速率稍有下降。當剪切位移在1.7~2.3mm范圍內剪裂面各處剪應力逐漸達到峰值，峰值強度集中在7.0~10.0MPa范圍內，試件強度也大幅下降。隨后在2.5mm處試件強度有大幅下降，最后趨于穩定。在圖8(b)中，同理貫通試樣在法向應力2.0MPa下剪切位移在0.0~0.5mm內試件處于彈性階段。在0.5~1.7mm范圍內剪切應力先后達到峰值，隨后在2.0mm處強度大幅下降然后趨于穩定。

　　通過對比圖8(a)和圖8(b)可以發現在同樣壓剪應力條件下完整試樣剪裂面各處應力強度峰值比較集中，而節理試樣剪裂面各處應力強度峰值比較分散。該種現象表明對于完整巖石試樣剪切面顆粒之間咬合“密實”，顆粒之間粘結力相對來說比較強，需要較大的摩擦力來克服;對于貫通試樣由于節理面的存在，其兩側顆粒在smooth-joint模型下沒有粘結力。在圖8(b)中剪切峰值分散的原因是在剪切過程中裂隙不斷發展，產生一些顆粒“碎屑”，這些“碎屑”隨著剪切位移增加變得密實，阻礙試樣相對運動。從而使得剪切面出現應力集中導致部分剪切應力產生較大的突變。

　　3結論

　　本文基于PFC2D顆粒流模擬軟件并結合室內直剪試驗結果，通過引入光滑節理模型，真實地模擬了節理巖體直剪試驗全過程。模擬了不同法向應力下完整試樣和節理試樣的直剪試驗，并與室內直剪試驗結果進行對比。本文主要得出以下結論：

　　(1)利用PFC5.0軟件中人工合成節理巖體(SRM)的方法進行巖石和節理的生成，可以非常有效地模擬節理面在壓剪應力下的剪切行為。

　　(2)在不同的法向應力下完整試樣和節理試樣均表現出張拉裂紋與剪切裂紋數目之比逐漸增大，與室內直剪試驗現象一致。

　　(3)在不同法向應力下完整試樣剪裂面處應力峰值比較集中，峰后殘余強度差異大表明試樣破壞后應力在剪裂面處分布不均勻。

　　參考文獻：[1]朱維申，李術才，陳衛忠.節理巖體破壞機制和錨固效應及工程應用[M].北京：科學出版社，2002.

　　[2]王泳嘉,邢紀波.離散單元法及其在巖土力學中的應用[M].東北大學出版社,1991.

　　[3]PFC2D(particleflowcodein2dimensions)usersguide[R].Min?neapolis：ItascaConsultingGroup,2008：42.

　　[4]PARKJW,SONGJJ.Numericalsimulationofadirectsheartestonarockjointusingabonded-particlemodel[J].InternationalJournalofRockMechanicsandMiningSciences,2009,46(8):1315-1328.

　　[5]夏才初,宋英龍,唐志成,等.粗糙節理剪切性質的顆粒流數值模擬[J].巖石力學與工程學報,2012,31(8):1545-1552.

　　[6]周喻,MISRAA,吳順川,等.巖石節理直剪試驗顆粒流宏細觀分析[J].巖石力學與工程學報,2012,31(6):1245-1256.

　　[7]余華中,阮懷寧,褚衛江.弱化節理剪切力學特征的顆粒流模擬研究[J].巖土力學,2016,37(9):2712-2720.

　　[8]BahaaddiniM,SharrockG,HebblewhiteBK.Numericaldi?rectshearteststomodeltheshearbehaviourofrockjoints[J].Comput?ers&Geotechnics,2013,51(51):101-115.

　　[9]劉順桂，劉海寧，王思敬，等.斷續節理直剪試驗與PFC2D數值模擬分析[J].巖石力學與工程學報，2008，27(9)：1828-1836.

　　[10]劉遠明.基于直剪試驗的非貫通節理巖體擴展貫通研究[D].同濟大學,2007
